Гидравлические системы давно стали основой в работе сельскохозяйственной и многой другой техники. Они управляют навесным оборудованием, поднимают грузы, подают растворы, приводят в движение валы и механизмы.
Важнейшая часть этих систем — рукава высокого давления, или РВД. Если шланг поврежден или не выдерживает рабочее давление, техника встанет. В сезон это означает срыв графика, потери урожая и расходы на срочный ремонт. Чтобы избежать таких проблем, стоит понимать, как работает РВД, на что обращать внимание при выборе и в каких случаях требуется замена.
Как устроены рукава высокого давления
РВД представляет собой многослойную трубку, которую изготавливают из маслостойкой резины, синтетических полимеров и металлической оплетки или спирали. Каждый слой отвечает за свою функцию:
- Наружная оболочка защищает от механических повреждений, влаги, грязи, перепадов температуры.
- Внутренняя трубка контактирует с рабочей жидкостью. Она устойчива к маслу и давлению, не трескается и не расслаивается.
- Армирующий слой (оплетка или спираль из стальной проволоки) принимает на себя основную нагрузку и удерживает давление.
Рукава делают гибкими, но прочными. Их можно прокладывать в ограниченном пространстве, изгибать под нужным углом, но при этом они выдерживают тысячи циклов пиковых нагрузок. Благодаря этому РВД подходит для подвижных узлов, где металл быстро вышел бы из строя.
Где используют РВД
Рукава позволяют создать гибкую, надежную и компактную систему. Их применяют везде, где нужно передавать усилие с помощью жидкости — особенно под большим давлением.
Сельское хозяйство
Тракторы, сеялки, опрыскиватели, пресс-подборщики, фронтальные погрузчики — вся эта техника использует РВД для управления навесным оборудованием, подачи удобрений и привода рабочих механизмов.
Строительство
В экскаваторах, бульдозерах и автокранах РВД подключают к гидроцилиндрам, которые перемещают стрелу, ковш или отвалы.
Коммунальная техника
У РВД большая устойчивость к влаге, грязи и перепадам температуры. Это позволяет использовать их в мусоровозах, подметальных машинах, снегоуборочной технике.
Промышленность
РВД применяют в станках, гидропрессах, литейных установках и других промышленных машинах. Они передают усилие в рабочих узлах, управляют подачей масла или эмульсии, обеспечивают точное движение при высоких нагрузках и температуре.
Как выбрать подходящий РВД
При подборе рукава высокого давления важно учитывать параметры, от которых зависит работа всей гидросистемы. В первую очередь — рабочее давление. У каждого РВД есть номинальное и максимально допустимое значение. Чтобы избежать аварий, нужно брать с запасом — не менее 25–30% от пикового давления в системе.
Следующий параметр — диаметр. Если он меньше нужного, в системе возникнет сопротивление: насос будет перегружаться, снизится эффективность. Для расхода до 10 л/мин подойдут шланги 6–8 мм, для 25–50 л/мин — уже 12–16 мм, а для высокопроизводительной техники — от 19 мм и выше.
Также важно выбрать правильный тип армирования. Оплетка подойдет для умеренных нагрузок и гибкой прокладки, спираль — для тяжелой техники и повышенных нагрузок. Не забывайте про температурный диапазон: шланг должен выдерживать не только жару, но и холод, особенно если техника работает в межсезонье или в северных регионах.
Еще один критичный момент — фитинги и соединения. Они должны точно подходить к вашей технике по диаметру, резьбе и типу уплотнения. Ошибка приведет к утечке или поломке, а устранение последствий займет время и ресурсы.
Если не уверены в выборе — не рискуйте. В ТВК «Южный» помогут подобрать РВД точно под технику и условия эксплуатации. Мы работаем с 2013 года, сотрудничаем с проверенными производителями и предлагаем только оригинальные детали.
От чего зависит срок службы РВД
Рукав высокого давления работает в условиях, где на него постоянно действуют нагрузка, температура, вибрации и агрессивная среда. Поэтому даже прочный шланг износится быстрее, если не учитывать особенности его эксплуатации.
Условия прокладки
Частые изгибы, натяжение, трение об другие детали сокращают срок службы шланга. РВД не должен перегибаться, тереться о металл или быть слишком натянут. Укладывайте его с небольшим запасом по длине и используйте защитные чехлы или пружины в местах изгиба.
Качество соединений
Неправильно установленные фитинги вызывают утечки и повреждение внутреннего слоя рукава. При монтаже важно использовать совместимые соединения, соблюдать угол установки и не допускать перекосов.
Вид рабочей жидкости
РВД рассчитан на контакт с определенными жидкостями: гидравлическими маслами, водой, топливом. Если использовать неподходящую жидкость — внутренняя трубка рукава может разрушиться. Уточняйте химическую совместимость перед покупкой.
Механическое воздействие
Удары, вибрации, постоянное перемещение — все это влияет на шланг. В подвижных узлах особенно важно использовать модели с высокой гибкостью и износостойкой наружной оболочкой.
Когда нужно менять РВД
Рукав высокого давления со временем теряет прочность, эластичность и герметичность. Даже если снаружи он выглядит нормально, внутренние слои могут быть повреждены. Чтобы избежать аварий и простоев, важно вовремя заметить признаки износа и заменить шланг до поломки.
| Признак | Почему это важно |

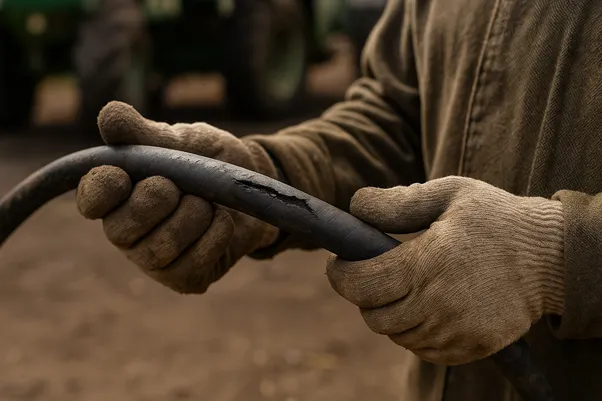

| Микротрещины и потертости на оболочке | Если наружный слой шланга потрескался или стерся до оплетки — это сигнал, что защита уже не работает. Такие участки быстро разрушаются при нагрузке, особенно в местах изгиба. |
| Вздутия и деформации | Опухание или неровности на поверхности говорят о повреждении армирующего слоя. Шланг может разорваться при следующем скачке давления — лучше сразу вывести его из эксплуатации. |
| Масляные подтеки у соединений | Если фитинги подтекают, а обжимное соединение не держит давление — проблема может быть как в самом фитинге, так и в рукаве. При этом чаще всего требуется замена шланга в сборе. |
| Снижение гибкости | Если РВД стал жестким, плохо гнется или хрустит при движении — внутренняя трубка потеряла эластичность. Такой шланг легко лопнет под нагрузкой или треснет в мороз. |
| Потеря герметичности | Даже небольшие масляные капли на корпусе или в месте соединения — это повод заменить рукав. Утечка в гидросистеме приводит к падению давления, сбоям в работе и потере жидкости. |
| Видимый износ или коррозия фитингов | Ржавчина, царапины, люфт — любые дефекты соединений снижают надежность системы. При замене РВД важно также проверить состояние фитингов и втулок. |
Плановая замена рукава высокого давления — надежнее, чем ремонт в экстренной ситуации. Особенно если техника работает в сезон, когда каждый день на вес золота. Лучше держать запасной шланг в запасе, чем рисковать выходом оборудования из строя.
